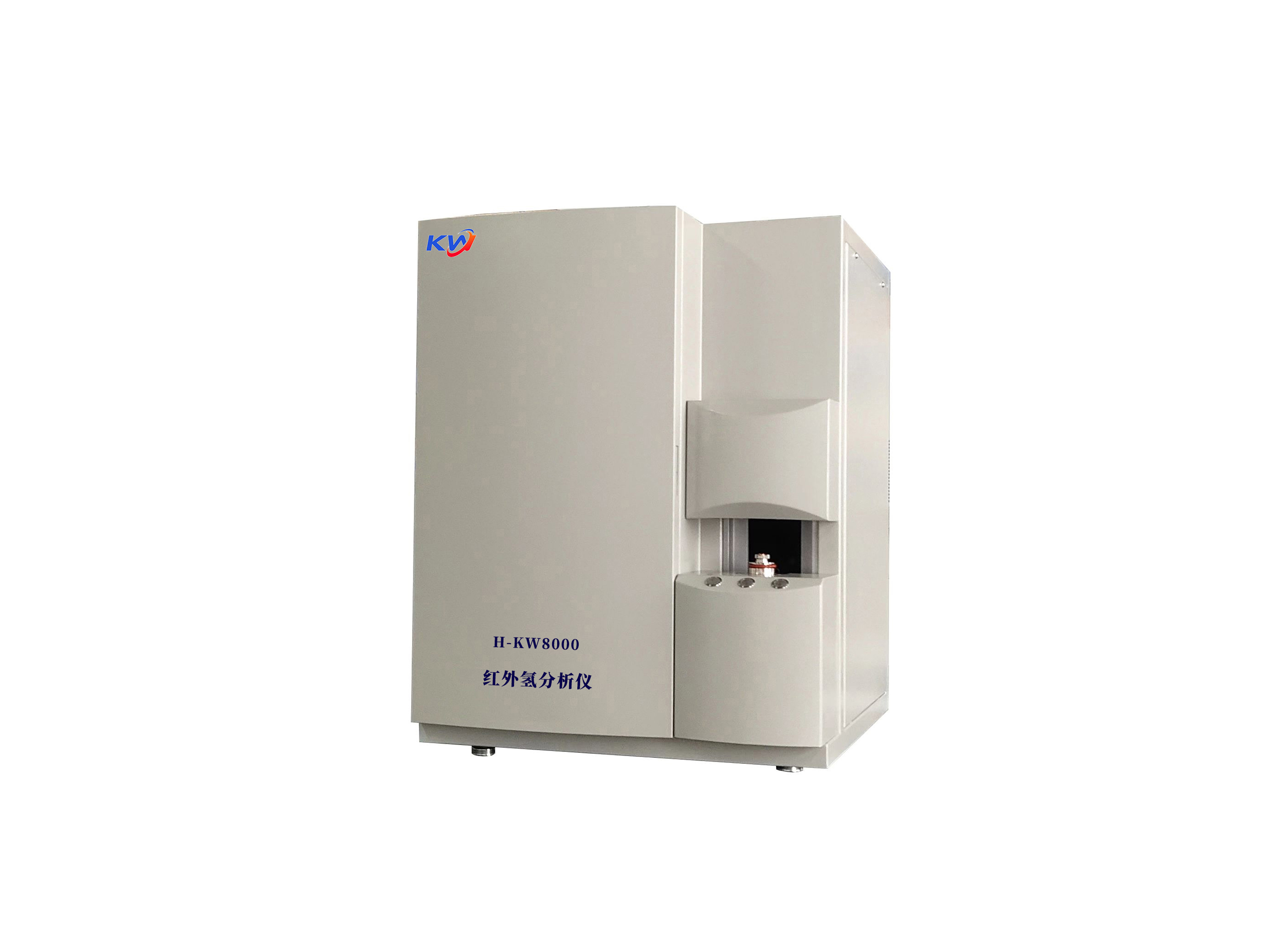

H-KW8000红外氢分析仪

1

供电电压

220V±10%，50±2%Hz

2

接地电阻

<5Ω（要求有单独地线）

3

湿度

<80%RH，要求操作间内安装空调一台

4

环境温度

18℃～29℃

5

电磁干扰、振动

无高频电磁场、无强烈震动源

6

载气

氩气，纯度99.999%

7

动力气

氮气，工业纯

1

GB/T 223.82-2018 钢铁氢含量的测定-惰性气体熔融-热导或红外法

1

氢分析仪主机H-KW8000

鹤壁市可为仪器仪表有限公司

一台

标配

2

随机标准备品备件

详见备品备件清单

一套

标配

3

分析软件H-KW6000

一套

标配

4

仪器使用说明书H-KW8000

一本

标配

5

冷却循环系统2匹

深圳科力达

一套

标配

6

打印机

HP

一台

标配

7

电子天平

赛多利斯万分之一精度

一台

标配

8

工业控制专用计算机

仪器配套专用

一套

标配

9

稳压电源10KVA

上海人民电器

一台

标配

10

标准样品

上海宝钢、济南众标、重庆联木

一套

标配

1

检测系统

德国进口Infratec

标配

2

气动元件

意大利进口CAMOZZI

标配

3

脉冲炉

台湾进口恒功率水冷变压器、脉冲炉最高功率10Kw

标配

4

线性电源

航天科工集团朝阳长峰线性电源

标配

5

温控系统

台湾进口VERTEX

标配

6

功率控制器

台湾进口SERIES

标配

1

原理及应用

金属和非金属固体材料中的氢是采用惰性气体熔融原理来检测，在进行氢的测定中，将称量后的试样放在石墨坩埚中，在氩气气流中通过高温加热熔融。这些燃烧气体由氩气送到转化炉中，H2转化为H2O，通过转化炉后的气体被送到红外检测池中，在这里H2O被检测。该仪器可以快速准确测定钢铁、铸铁、合金、铜、锆、钛、稀土材料和其他无机物中的氢含量。

2

分析范围

氢: 0.00001%～0.15％（改变称样量测量范围可拓展）

3

分析精度

氢：0.2ppm或RSD≤2%

注：以不大于试样标准偏差或不确定度为准。

4

灵敏度

0.01ppm

5

分析时间

一般为3分钟

6

检测系统

氢分析采用非色散红外检测系统或者高精度热导检测系统（可二选一）

7

红外检测系统

1、标准配置氢分析仪配备独立的红外吸收池，根据用户需求可灵活配置吸收池长度和通道数量；

2、检测器：采用热释电固态红外检测器，以及高精度A/D采样卡，使整机有极高的检测灵敏度，可有效检测ppm级的氧含量；

3、电机：调制系统采用单片机控制的高精度步进电机，达到了调制频率的长期稳定；

4、光源：红外光源选用高效、长寿命的贵金属微型红外发光体及镀金金属反射镜；

5、恒温：整个气室进行恒温控制，保证分析气温度恒定，确保测量精度，采用了温度补偿型半导体检测器,保证仪器受外界影响很小,基线很稳。

8

样品称重

0.01-1g，可根据样品含量改变称样量

9

高精度热导检测系统

采用高灵敏度热导检测池，池电流连续可调，高精度放大器以及24位A/D采样卡等硬件保证了从超低含量到大量程测定氮的含量。采用低漂移,高精度,大量程,高灵敏度热导检测器故障率低,可靠性强,稳定性好。

采用进口高精度恒温控制系统，热导温度控制在0.3℃内。

参比气路采用稳定性良好的微流量控制。

10

脉冲炉

1、电流0～1500A，功率：10KVA，最高温度高于3500℃。

2、脉冲电极炉加热温度高，采用程序控制功率，可提供恒功率升温、斜率升温、分段升温等多种程序升温方式，提高分析精度。适合于从铝合金等低熔点材料到钨合金等高熔点材料的快速分析。电极适用多种型号坩埚，根据不同样品的释放情况，可选用包括套坩埚、高温坩埚在内的多种坩埚，有效降低用户使用成本。电极冷却系统采用单循环的独立冷却系统，可直接外接循环水或外水冷装置，具有冷却效果好而且可靠性高的特点。

11

气路

1、采用一体化的整机设计，空间开阔，气路系统连接路线大大减少，整机气路系统更加简洁可靠。气路部件包括电磁阀、气缸、气路管、气路接头全部采用进口元件，电磁阀寿命达百万次以上。特有的升降系统双轴导向气缸保证了电极平稳升降，确保石墨坩埚和上电极的良好接触，同时保证了石墨坩埚的均匀受力，利于长时间高温加热。带有气幕保护的自动落料炉头，自动空气吹扫机构，有效保障了对氧氮元素分析精度。炉头为分体结构,上下电极易拆卸,更换方便,而且下电极采用高温合金材料, 使用寿命长，使用成本低。(如采用整体炉头,更换电极,需要专业技术人员操作,很麻烦).

2、进样系统设计上采用开放式,其优点为污染物从炉顶排出,不进入系 统 ,操作方便,对系统密封要求不高. (采用封闭式,气路 通过一个价格昂贵的六通阀来控制,内部脱出.(有的公司进样装置复杂,有两个汽缸,如样品卡住,需把汽缸打开,很难取出)。采用微流量传感器达到高精度流量控制，将分析气流变化对分析带来的影响降到了低。气转换都通过此阀, 使得该阀易坏,灰尘等污染物也容易带入系统内部)。这种进样装置简单,且可自动进样,万一样品卡住了,容易取出。

12

动力气

氮气或无水无油压缩空气

13

校正

1、单点校正：用一次分析结果校正

2、多点校正：用多次分析结果校正

3、空白校正

14

电源

1、脉冲炉供电：220VAC ±10%，50±1Hz，电流50A。

2、仪器其他供电：220VAC ±10%，50±1Hz，电流10A。

3、循环水供电：220VAC ±10%，50±1Hz，电流16A。

15

软件功能

1、提供Windows环境下的软件，快速显示分析的结果和分析曲线；

2、 分析结果自动存储；

3、 样品重量自动输入到软件里面；

4、 通道设置可选；

5、 动态释放曲线的绘制与存储，卸载；

6、 分析结果多种校正模式，可人工校正，也可以通过分析结果进行校正;可单点校正，也可多点校正；

7、 对数据进行筛选、求平均值、标准偏差、相对偏差等；

8、新软件可根据用户应用，可自行设计若干条校准线，大大方便用户的使用；

9、主机可以和计算机、打印机、电子天平等连接实现数据传输；

10、可对分析时间、空白值进行调，助融剂空白值自动去除；

11、用户可对于不同的分析样品存储若干分析方法。

12、可存储很多样品重量（数量只受限于计算机硬盘容量）。

13、可输出正规格式的结果报告。

14、可以与用户数据库连接，实现分析结果的远程传输，易于实现分析结果的网络化管理。

15、可快速进行仪器空白测定。

16、可进行样品编号的存储和编辑。

17、可应用于自动进样，实现仪器的自动化操作。

18、氢有16个高低分析通道，满足不同含量不同材料的分析要求。用户可以根据实际需要任意自由组合使用。

16

仪器特点

1、大功率水冷变压器、脉冲炉最高功率10Kw，优点是体积小、散热效果佳、功率输出稳定。

2、独有的双轴导向一体化气缸，保证了电极平稳升降，确保石墨坩埚和上电极的良好接触，同时保证了石墨坩埚的均匀受力，利于长时间高温加热；

3、整机采用模块化、一体化设计，脉冲电极炉、气路系统、电路系统、检测系统四个独立模块集成为一体的主机，外形简洁大方；

4、氢红外分析池采用高精度等温式电子热平衡技术，有效提高样品分析数据的重复性、重现性和再现性;

5、特有的全量程线性定标技术，加上重量线性补偿、压力、流量、温度等补偿，保证了在全量程范围内从低含量到高含量对未知样品的分析精度。

17

出厂检验

仪器检验校准证书

1

包装

整机木箱包装，并做好防撞缓冲及相应的固定措施，如用螺杆紧固等。

2

运输

运输过程必须采取有效的防护措施，防止损坏设备。

3

卸货、现场搬运

全部由供方负责，用户协助。

4

安装

安装所需材料、工具由供方负责；用户免费提供水电气等能源。

5

调试

现场调试时，必须对仪器设备维修、工艺、操作等人员讲授调试过程内容。

1

产品合格证。

2

设备操作、点检、保养作业标准

3

整台备件的备件清单

4

整机使用说明书。

5

主要零部件使用说明书。

1

机修人员

1、设备的结构工作原理。2、设备故障的判断和处理程序方法

2

电修人员

1、软件编程、各参数设定方法和要求。2、设备故障的判断和处理程序方法。

3

工艺人员

1、设备的结构工作原理。2、工艺参数的的为更改维护

1

验收依据

分析精度验收：使用标准样品，每种标样做3次，根据国家标准品自带校准证书进行数据统计，应满足国家标准或测量值统计结果符合标样的标准偏差。

GB/T 223.82-2018 钢铁氢含量的测定-惰性气体熔融-热导或红外法

2

验收顺序

设备出厂前先进行调试

用户最终验收

3

验收合格

符合双方确认的技术协议、合同、国家现行法律法规、按要求进行培训、按要求提供资料。

1

质保期

整机免费质保一年。

2

质保期计算

自验收合格交付使用之日起计算。

3

质保要求

在质保期内发生质量问题由供方免费(包括人工维修费、差旅费、备件费)负责。

4

质保服务承诺

1、在质保期内如发生质量问题，供方应在4小时内响应，48小时内到位服务，供方不能按时服务，需方有权扣罚供方的质保金。

2、定期上门免费仪器维护保养。

6D-102

石墨内坩埚

300只

消耗品

6D-103

减压表

2只

6D-104

毛刷

1把

6D-105

说明书

1本

6D-106

无纺布

1包

6D-107

高温电极片

1片

6D-108

密封圈备件

1套

6D-109

坩埚组织镊

1把

6D-110

样品组织镊

1把

6D-111

宝塔铜刷

1把

6D-112

拖线板

1根

6D-113

气路管Φ6

20米

6D-114

真空硅脂

1瓶

6D-115

高效脱水剂

1瓶

消耗品

6D-116

CO2吸收剂

1瓶

消耗品

6D-117

石英棉

1包

6D-118

冷却水管

20米

6D-119

线状氧化铜

1瓶

消耗品

6D-120

高温石英管

1根

6D-121

试剂石英管长

1根

6D-122

试剂石英管短

1根

6D-123

合格证

1份

6D-124

镍篮

1瓶

消耗品

6D-125

镍箔锥

1瓶

消耗品

6D-126

铜丝刷

1把
